Комплектные трансформаторные подстанции 35/0,4 кВ

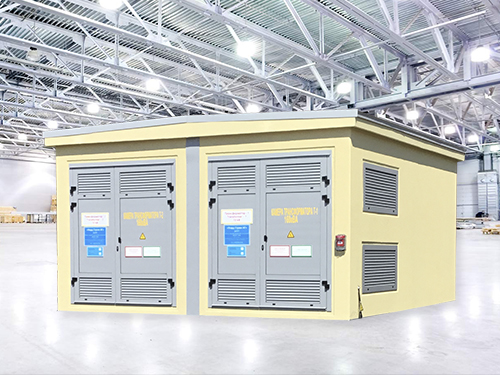

Комплексная трансформаторная подстанция (КТП) – сборная агрегатная конструкция, разработанная для приема поступающей электроэнергии с заданными параметрами, ее преобразованию в ток низкого напряжения и распределению по подключенным магистралям. КТП управляют трехфазным током частотой 50 герц. Компоновка КТП может быть одно- и двухтрансформаторной и создана для монтажа снаружи здания, а особенности конструкции внешнего блока позволяют использовать данное оборудование в достаточно широком диапазоне температур.

Поставки КТП модульного и блочного типов осуществляются в разобранном виде. С завода отправляется несколько модулей высокой степени готовности. Их габаритные размеры позволяют оперативно доставлять груз к месту монтажа, который выполняется в короткие сроки благодаря предусмотренным конструкцией соединительным элементам. Результатом будет единое здание, собранное из нескольких модулей.

Оснащение и монтаж модулей

Изготовление модулей для сборки КТП начинается со сборки металлического сварного каркаса, который со всех сторон обшивается сендвич-панелями для утепления. Отсеки перекрываются металлическими дверями, имеющими несколько слоев. Внутри дверей находится утепляющий слой из минваты.

После сборки здание КТП будет оснащено несколькими инженерными системами:

  • отопление;

  • вентиляция;

  • внутреннее освещение по всей площади.

Каждая из систем управляется в автоматическом режиме. Благодаря наличию этих коммуникаций установленное внутри подстанции оборудование постоянно находится в оптимальных условиях. В частности, поддержание приемлемого микроклимата важно для реле, блоков непрерывного питания, различной электроники и пр.

Основой для сборки всех типов подстанций является бетонный фундамент. Входные и выходные порты для перемещения напряжения могут быть как воздушными, так и кабельными: это зависит от особенностей имеющихся потребителей электричества.

Классификация модулей

КТП комплектуются распределительным устройством со стороны высшего напряжения. Для данного агрегата предлагается несколько вариантов периферийных приборов, расширяющих его функционал. Это могут быть камеры КСО, устройства КВ-1Ф и другие.

Главным помещением блочно-модульной подстанции является трансформаторный отсек. В нем размещаются основные узлы КТП – преобразователи электроэнергии. В зависимости от потребностей число преобразователей может меняться.

Выходная электролиния низкого напряжения также управляется собственным распределительным устройством (РУНН). В комплекте с ним поставляются автоматические выключатели, ручные рубильники, распределительные шкафы и другое оснащение, работающее от низкого напряжения.

Особое внимание уделяется вопросу защиты оборудования от внештатных ситуаций. Для этого отводится целый отсек под щиты релейной защиты и автоматизированные приборы, которые отслеживают работу КТП и при необходимости обесточивают определенные сегменты подстанции.

Преимущества использования КТП

Помимо своей технологичности и автономности, комплектные трансформаторные подстанции имеют ряд выгодных параметров:

  • прочное внешнее покрытие, позволяющее надежно защитить оборудование от погоды, перепадов температур и других негативных факторов;

  • простота монтажа и быстрый ввод в работу;

  • гарантированная надежность поставляемого оснащения;

  • несложный процесс перевозки модулей на место сборки.

Применение КТП в организации магистральных сетей позволяет упростить процесс электроснабжения. Реализуемые в производстве современные технологии обеспечивают совместимость с любыми потребителями.
