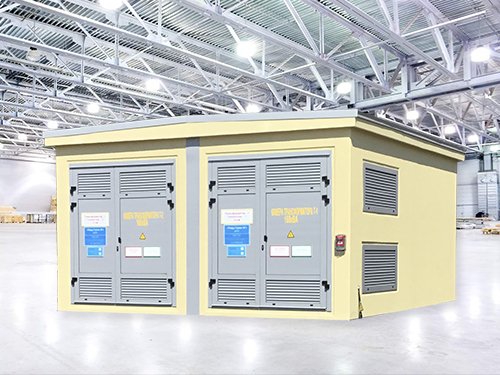

Блочные комплектные трансформаторные подстанции в бетонной оболочке

Технические характеристики

  • Номинальное напряжение, кВ: 6 (10)/20/35
  • Номинальная частота, Гц: 50
  • Мощность до 3150 кВа
  • Степень защиты оболочки: IP4X
Подробнее
Задать вопрос

Описание


Блочные комплектные трансформаторные подстанции БКТПБ в бетонной оболочке предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 0,4/ 6 (10) /20/35 кВ. БКТП  предназначены для электроснабжения объектов энергетики,  промышленных, жилищно-коммунальных объектов, а также коттеджных поселков и зон индивидуальной застройки.

БКТП состоит из блоков – бетонных модулей, изготовляемых из водостойкого высокопрочного  железобетона выполненного с двойным армирование  с толщиной стен  не менее 100мм. Изделие поставляется полностью укомплектованным  всем необходимым оборудованием позволяющим произвести монтаж изделия  в течении одного рабочего дня, что позволяет в значительной мере сократить сроки ввода оборудования в эксплуатацию. В комплект поставки входит кабельный полуподвал, который так же является фундаментом БКТПБ, и бетонная крыша в односкатном или двускатном исполнении.


В комплект поставки БКТПБ входят:

  • РУВН включает в себя камеры КСО-393, КСО-298, КРУ R12, КМ1Ф- производства нашего предприятия, а так же оборудования компаний- партнеров: ABB, Schneider Electric и др.;

  • РУНН включает в себя низковольтное комплектное устройство серии «ВАРНЕТ» производства нашего предприятия, а так же другого оборудования в соответствии с требованиями заказчика;

  • Силовые трансформаторы;

  • Кабельные соединения, предусмотренные конструкцией БКТПБ.

  • Щит собственных нужд (ЩСН);

  • Щит ОПС, шкаф телемеханики, и другое оборудование поставляемое в соответствии с проектом (опросным листом) на подстанцию.
