Ретрофит


Ретрофит как способ эффективной реконструкции электрического оборудования

Ретрофит электротехнического оборудования представляет собой эффективный вариант модернизации морально устаревших устройство без значительных финансовых вложений. Комплексный ретрофит не требует крупных капитальных вложений, он позволяет произвести замену масляных выключателей на современные модели в кратчайшие сроки и без потери совместимости компонентов.

Установка новых распределительных устройств повышает экономичность работы энергосистемы и надежность ее функционирования, что в настоящее время является одним из наиболее актуальных вопросов.

На многих российских промышленных предприятиях, где используются электросети с напряжением 6-10 кВт, эксплуатируются масляные выключатели и другие электрооборудование, введенное в эксплуатацию более 40 лет назад. В качестве распределительных устройств используются ячейки КРУ и КСО, которые не отвечают современным требованиям к надежности и безопасности. Ретрофит – это быстрый и дешевый способ модернизации ячеек КРУ , модернизации РП, РУ.

В связи с тем что в изделия был заложен большой запас прочности, в  эксплуатации  находятся ретро КРУ отечественного производства  КXII, KXXVI, K37, КРУ 2-10, К III-У, КVI-У и т.д, Кроме отечественных КРУ на территории стран бывшего Советского Союза, находятся в эксплуатации ретро КРУ производившиеся на территории Польши, Чехии, Германии: CSIM, HL4-7,HG,RSW.

Данные РУ при бережном и качественном обслуживании неплохо сохранились. Ретрофит ячеек КСО, НКУ и КРУ, то есть их реконструкция, позволит увеличить срок их службы с сохранением прежней функциональности.

Необходимость ретрофита ячеек НКУ и КРУ обусловлена тем, что установленные в них масляные выключатели исчерпали предусмотренный производителем ресурс. С целью повышения надежности и безопасности коммутации производится ретрофит ячеек КРУ. Устанавливается ячейка с вакуумным выключателем (или элегазовым), а также новая микропроцессорная защита (МПЗ), которая заменяет существующую релейную.

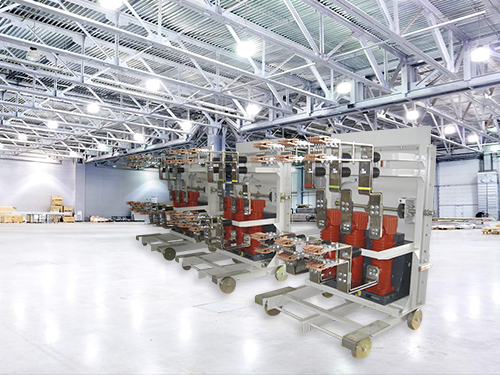

Ретрофит ячеек КРУ предполагает полную замену существующих выкатных элементов с выключателями, на новые выкатные элементы с уже смонтированными новыми выключателями. Такое обновление ячейки не сопровождается  длительными монтажными, работами по замене старого выключателя, поэтому проводится намного быстрее и не требует длительного отключения потребителей. Быстрая замена выкатных элементов возможноа благодаря одинаковым размерам деталей и соединительных разъемов, а также за счёт грамотно разработанных схем соединения блокировок и цепей вторичной коммутации.

Сохраняется полная совместимость всех деталей с оборудованием. При проведении работ по модернизации часть электромеханических узлов в ячейке или шкафу сохраняется. Конструкция ячейки после ретрофита не изменяется

ООО «Брянский электротехнический завод» производит оборудование для реконструкции РП и РУ, имеет компетенцию и возможность для изготовления комплектов ретрофита для любых ячеек КРУ, с  выключателями различных производителей  как отечественного производства :  ВВ/TEL ( ГК «Таврида Электрик») , ВВ РИМ ( ЗАО «РиМ»), ВВ-РА-10 ГК (« Радиус Автоматика»), VF- 12 (ООО «Элтехника»), так и зарубежных производителей  : Evolis, EasyPactExe (Schneider Electric), VD4, HD4 ( ABB).

Виды комплектов для модернизации распределительных устройств

Для ретрофита  распределительных электротехнических устройств возможны следующие варианты:

  • Ретрофит ячеек КСО — модернизация производится с помощью комплектов адаптации и вакуумных выключателей. Они безопасны в эксплуатации и легко монтируются в сборные камеры одностороннего обслуживания.

  • Ретрофит ячеек КРУ — обновление производится путем замены устаревшего выкатного элемента на новый, в котором установлены выключатели вакуумного или элегазового типа. За счет унифицированных размеров и удобного сопряжения модернизация требует минимум времени и усилий.

  • Ретрофит НКУ – с помощью комплектов оборудования увеличивается срок службы уже имеющегося оборудования, упрощается обслуживание электроустановок и повышается безопасность персонала. Появляется возможность автоматизировать работу НКУ.

Доступен также комплексный ретрофит. С помощью поставляемых комплектов производится замена как силовых выключателей, так и оборудования в релейном отсеке, учетных устройств, средств микропроцессорной защиты.

Комплекты для модернизации (ретрофита) изготавливаются по индивидуальному заказу и доставляются в любой город России, и стран СНГ.
