Низковольтные комплектные устройства серии "ВАРНЕТ"


Увеличение производительности и функционала электрических сетей возможно при помощи различного дополнительного оснащения. Агрегаты серии «ВАРНЕТ» предназначены для распределения тока, поступающего на входное устройство, а также повышения коэффициента мощности.

НКУ «ВАРНЕТ» способны контролировать работу асинхронных двигателей. В их функционал входит система плавного пуска и управления величиной оборотов ротора. Для совместимости двигателя и НКУ электрическая сеть должна иметь класс напряжения до 1 киловольта и частоту до 50 герц.

Компоновка НКУ

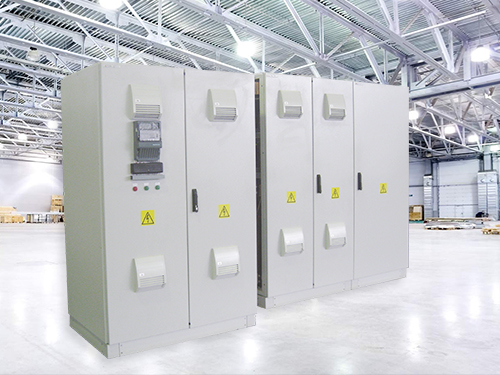

Низковольтные комплектные устройства собираются из отдельных шкафов. Число модулей может быть различным, а их расположение определяется пожеланиями заказчика и деталями технического задания.

Типовая сборка НКУ включает в себя несколько типов шкафов:

  • вводный;

  • секционный;

  • шкаф отводящих линий;

  • конденсатор;

  • механизм плавного пуска;

  • ЧРП (частотно-регулируемый привод) и пр.

Методика расположения шкафов целиком индивидуальна. Их можно располагать как в линию, так и в несколько рядов. Соединение между шкафами прокладывается с помощью кабелей либо путем установки шинного моста. Во втором случае шины располагаются внутри шкафов на их задних стенках.

Вводной шкаф НКУ

Через вводной шкаф напряжение поступает внутрь всего комплекса. Входной порт может обустраиваться как при помощи кабелей, так и через шины. Кабели можно проложить в любом месте, а шина должна располагаться наверху всей конструкции.

Первичные цепи коммутируются несколькими видами аппаратуры:

  • автоматический стационарный выключатель;

  • выключатель втычного либо выкатного исполнения;

  • предохранители;

  • выключатели нагрузки и пр.

С помощью данных устройств НКУ может автоматически отключить систему в случае неполадок на основной магистрали. Также через них осуществляется контроль поступающего тока. Учет входящей электроэнергии, индикация данных и их фиксация выполняется с помощью массива датчиков – амперметров, вольтметров, счетчиков, преобразователей и других устройств.

Прирост мощности через НКУ

Для реализации этой технологии низковольтные комплектные устройства дополняются шкафом КРМ. Как правило, подобная модификация актуальна для крупномасштабных предприятий, рабочие процессы в которых основаны на применении асинхронных электродвигателей.

Шкаф КРМ может включать в себя различные приборы, число и тип которых определяется предполагаемыми особенностями эксплуатации и задачами, поставленными перед оборудованием. Обычно это автоматические рубильники, различные классы контакторов, конденсаторов, измерительных приборов и т.д.

Преимущества шкафа КРМ:

  • снижение нагрузки на преобразователи, магистральные линии и коммутаторы;

  • избежание штрафов за сниженную мощность;

  • экономия на оплате электроэнергии;

  • стабилизация напряжения и отсутствие провалов.

С помощью шкафа КРМ предприятия работают эффективнее. НКУ «ВАРНЕТ» станет отличным решением в рамках модернизации электросети.
