Описание

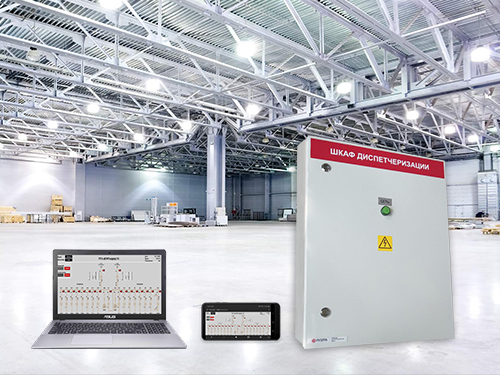

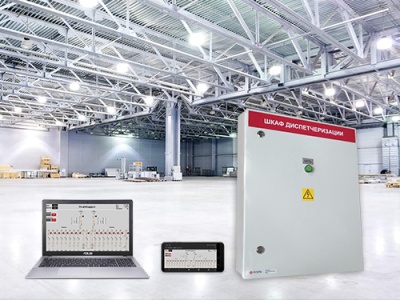

Шкаф ВАРНЕТ-ШД представляет готовое устройство, основным элементом которого является многофункциональный контроллер PR0100-KM-E4R2. Шкаф реализует следующие функции:
• сбор и предварительная обработка дискретных сигналов статуса коммутационных аппаратов (включено/отключено) первичной сети подстанции;
• контроль несанкционированного доступа к внутреннему оборудованию;
• сбор основных показаний приборов учета по RS-485 и последующая передача информации на сервера АСКУЭ;
• оповещение о аварийном отключении оборудования, отказах и нештатных ситуациях посредством SМS-оповещений;
• собственный WЕВ-сервер с отображением основных параметров технологического процесса;
• передача данных ГОСТ Р МЭК 60870-5-104-2004 или МЭК 61850 MMS.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
• обеспечение надежности работы оборудования;
• оперативный 24/7 контроль работы основного оборудования подстанции;
• своевременное реагирование на возникновение нештатных ситуации;
• возможность масштабирования системы и «гибкой» настройки под конкретный объект применения.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
• степень защиты корпуса: IP54 (IP65 - опция);
• питание: 220В, 50 Гц;
• внутренняя защита от импульсных перенапряжений: Да;
• автоматический обогрев шкафа: Да, обогреватель: 45 Вт;
• время автономной работы после пропадания основного питания: не менее 2,5 часа;
• количество собираемых дискретных сигналов: в зависимости от Т.З.( минимально 16 шт.);
• канал передачи данных: WIFI, GPRS/ЗG, ETHERNET (ВОЛС/радио - опционально).
В ВАРНЕТ-ШД реализована функция WЕВ-сервера с отображением данных, обрабатываемых контроллером, в виде SСАDА-системы. Контроллер при этом также выполняет передачу данных во внешние SСАDА-системы согласно заданному режиму передачи: таблица тегов и протокол передачи данных (ModBUS, МЭК-104 и т.д.).
Для доступа к интерфейсу встроенной SСАDА-системы пользователю достаточно иметь на компьютере, планшете или телефоне один из стандартных браузеров. Никакого другого ПО не требуется.
В рамках первичного пакета обслуживания, входящего в состав комплекта поставки, поставляется SIМ-карта с уже выполненными настройками связи. Параметры связи, IРадрес и др. параметры уже настроены на заводе изготовителе.
