Комплектные трансформаторные подстанции модульного типа

Основные параметры и технические характеристики

  • Номинальное напряжение, кВ: 6 (10)/20/35
  • Номинальная частота, Гц: 50
  • Мощность до 3150 кВа
  • Степень защиты оболочки: IP4X
Подробнее
Заказать

Описание

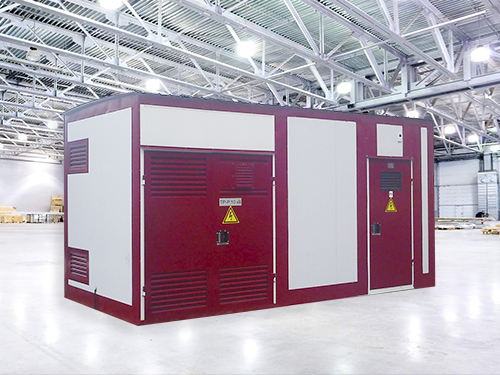

Комплектные трансформаторные подстанции модульного типа мощностью от 16 до 3150 кВА (БКТП) предназначенны для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 0,4/ 6 (10) /20/35 кВ. БКТП предназначены для электроснабжения объектов энергетики, промышленных, жилищно-коммунальных объектов, а также коттеджных поселков и зон индивидуальной застройки.

БКТП представляет собой конструкцию, которая выполнена в виде металлического блока или нескольких блоков, соединенных между собой. Утепление металлического корпуса подстанции выполняется в зависимости от района размещения подстанции или в соответствии с требованиями Заказчика.

Наполнитель панелей сэндвич для варианта БКТП с утеплителем — минеральная плита из базальтового волокна. Наружный слой стеновых панелей сэндвича БКТП изготавливается из тонколистовой оцинкованной и окрашенной стали. При заказе вандалоустойчивого исполнения наружний слой стеновых панелей защищается более толстым слоем листового металла.

Двери и ворота выполнены по типу сейф-двери что обеспечивает надёжность и простоту обслуживания.

БКТП состоит из РУВН (распределительного устройства высокого напряжения), одного или двух силовых трансформаторов и РУНН (распределительного устройства низкого напряжения). РУНН на напряжение 0,4 кВ обычно выполняются в виде НКУ - низковольтного комплектного устройства распределения электрической энергии.

Конструкция подстанции БКТП предусматривает наличие коридоров обслуживания, что обеспечивает удобное и безопасное обслуживание оборудования в любую погоду и время года.

Комплектация БКТП позволяет обеспечить учет активной и реактивной электроэнергии.

Для создания климата необходимого для работы приборов и персонала внутри подстанции, предусмотрено оборудование для обогрева и вентиляции.
