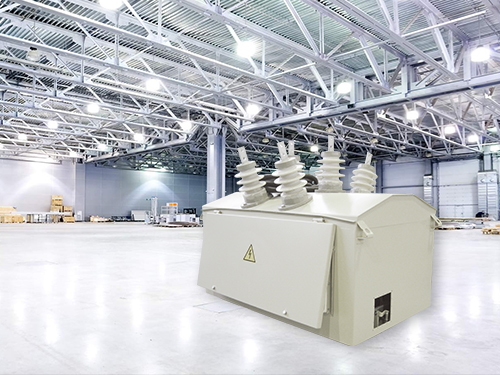

Пункт учета и секционирования 6(10) кВ (реклоузер с функцией коммерческого учета)

Технические характеристики пунктов учета и секционирования (реклоузера) /  TER

  • Номинальное напряжение, кВ: 6(10)
  • Наибольшее рабочее напряжение, кВ: 7,2(12)
  • Номинальная частота, Гц: 50
  • Номинальный ток главных цепей, А: 5,10,15,20,30,40,50,75,80,100,
    150,200,300,400,500,600
  • Номинальный ток вторичных цепей, А: 5
  • Номинальное напряжение вторичных цепей, В: 100
  • Уровень изоляции по ГОСТ 1516.1: Нормальная
  • Класс точности прибора учета: 0,5; 0,5S; 0,2S
  • Степень защиты по ГОСТ 14254*: IP54
  • Климатическое исполнение по ГОСТ 15150: У1, УХЛ1
Подробнее
Задать вопрос

Описание


Пункт учета и секционирования ПУС/TEL (реклоузер)

Одним из важных направлений деятельности ООО «Брянский электротехнический завод» является выпуск современного оборудования для электрических сетей, элементом которых являются  пункты учета и секционирования (реклоузеры).  Огромный опыт работы, оперативное реагирование на пожелания заказчика, постоянное совершенствование продукции и технологий производства – делает нас одними из лучших на рынке производителей систем учета и секционирования в регионе.

Пункт учета и секционирования (далее ПУС), предназначены для работы в воздушных распределительных сетях трехфазного переменного тока, частотой 50 Гц и номинальным напряжением до 10 кВ. Пункты, как правило, используются для коммерческого (расчетного) учета и секционирования потребляемой активной и реактивной электрической энергии, и являются перспективной заменой устаревших решений :- ЯКНОКРУНКРН, и конкурентным решением  для проектов с применением реклоузеров.



Преимущества использования пунктов учета и секционирования ПУС/ТЕL (реклоузера)

  • Возможность вести учет на границе балансовой принадлежности, в случае если она проходит по стороне 10(6) кВ;
  • Снижаются коммерческие потери электроэнергии, выявляются очаги хищений;
  • Сокращается количество обслуживаемых счетчиков по стороне 0.4 кВ в несколько раз;
  • Возможность контролировать потребление мощности потребителем, а также вводить ограничительные меры;
  • Повышается надежность электроснабжения отдельного фидера, так как все аварийные процессы на линии за ПУС будут секционироваться и не влиять на снабжение остальных потребителей.
  • Возможность производить дистанционное (с диспетчерского пульта) включение/отключение потребителей.
  • При монтаже не требуются строительные работы по  установке и устройству фундамента.

Интеграция в систему телемеханики

ПУС/TEL обладает широкими возможностями интеграции в различные системы АИИС КУЭ или SCADA системы.

Интеграция может быть осуществлена:

  • по GSM каналу (самый распространенный способ);
  • по радиоканалу;
  • по ВОЛС каналу.


ПУС/TEL поддерживает следующие протоколы и интерфейсы для интеграции в системы управления:

  • Интерфейсы RS-485, RS-232  для подключения каналообразующего оборудования;
  • Протоколы передачи данных : MODBUS RTU; МЭК 60870-101, МЭК 60870 104; DNP3

Перечень оборудования  для  интеграции ПУС/TEL в SCADА или АИИС КУЭ:

  • компьютер с установленной SCADA или АИИСКУЭ системой;
  • плата расширения на два COM-порта, если их нет в базовой комплектации ПК;
  • два комплекта GSM связи (модем/контроллер, антенна):
  • один модем или контроллер устанавливается на ПУС/TEL, один устанавливается на диспетчерский пункт для приема и передачи информации;
  • блок питания для GSM модема на диспетчерский пункт. Питание GSM модема в ПУС/TEL организуется от внутреннего источника питания;

sim-карты.ПУС/TEL обеспечивает  поддержку любых протоколов передачи данных. Поддержка осуществляется при условии предоставления информации о структуре протокола.

Рис.1 – Структурная схема передачи сигналов  ТУ/ТС между ПУС/TEL и диспетчерским пунктом
