Автоматический пункт секционирования (реклоузер) 6(10) кВ

Подробнее
Заказать

Описание


Автоматический пункт секционирования (реклоузер) 6(10) кВ

АПС-6 (10) кВ предназначен для работы в воздушных распределительных сетях трехфазного переменного тока частотой 50 Гц и номинальным напряжением 6 или 10 кВ и используются в качестве пункта секционирования, сетевого резервирования для повышения надежности электроснабжения объектов.

Использование АПС позволяет:

  • повысить надежность электроснабжения отдельного фидера, так как все аварийные процессы на линии за АПС будут секционироваться и не влиять на снабжение остальных потребителей;
  • производить дистанционное (с диспетчерского пульта) включение/отключение потребителей по GPRS/GSM модему или УСПД (устройству сбора и передачи данных);
  • интегрироваться в действующую систему АСУ ТП в качестве подсистемы нижнего уровня. Передача данных о положении коммутационного аппарата, регистрировать информацию об аварийных событиях на линии;
  • выполнять функцию АВР на ВЛ 6-10 кВ.

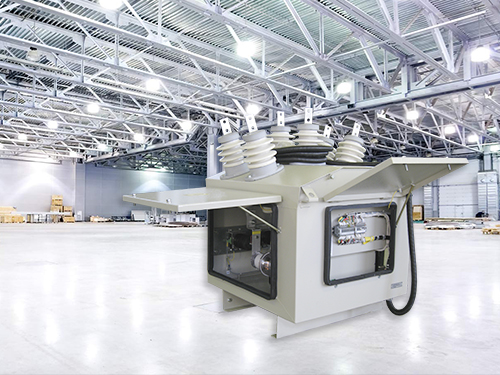

Состав коммутационного модуля:
1 - датчики тока (пояс Роговского);
2 - датчики напряжения;
3 - вакуумный выключатель;
4 - отсек внешних подключений.

Установка АПС-6(10) кВ на опоры ВЛ



АПС-6(10) кВ независимо от исполнения схемы питания ВЛ имеет  одноопорное и двухопорное исполнение.
Для установки АПС-6(10) кВ используются опоры со следующими стойками: СВ-95, СВ-105, СВ-110.

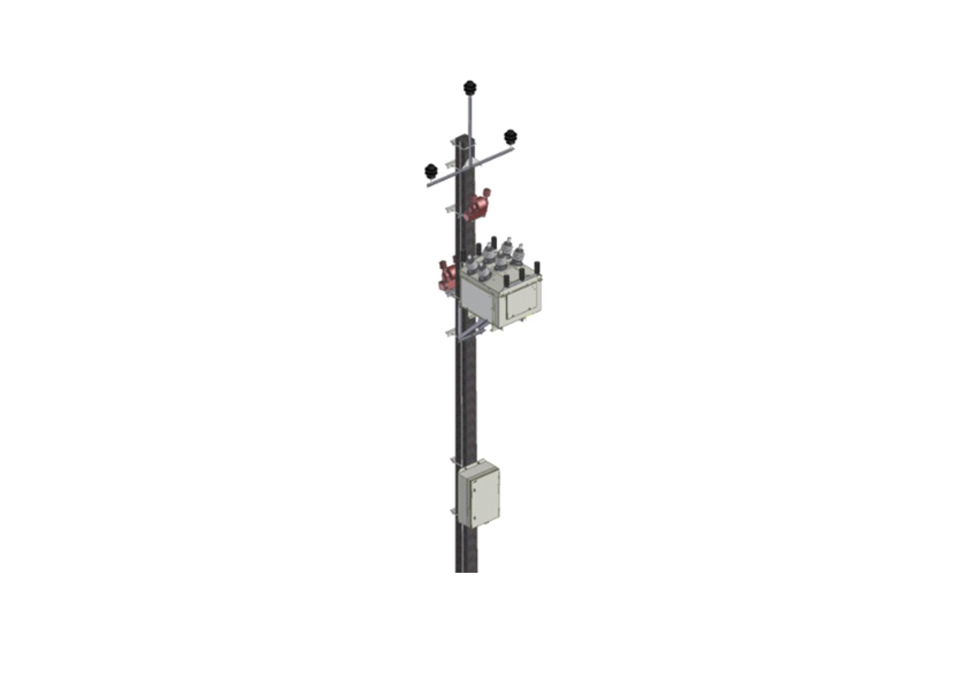

Одноопорное исполнение  АПС-6(10) кВ с двухсторонним питанием

Основные функции РЗИА АПС-6(10) кВ

Функции защиты

Токовые защиты

Четыре ступени ненаправленной/направленной МТЗ с возможностью выбора характеристики срабатывания

Защита от несимметрии фазных токов

Номинальный ток отключения, кА

Минимально напряжения

Защита от обрыва фаз

Защита от несимметрии фазных токов

Функции автоматики

Двунаправленное АВР с выбором направления

Трехкратное АПВ вакуумный

АЧР (опционально)

Отключение от внешних защит УХЛ1
