Пункт коммерческого учета 6(10)-35 кВ

Технические характеристики пункта коммерческого учета ПКУ /  TER

  • Номинальное напряжение, кВ: 6(10)
  • Наибольшее рабочее напряжение, кВ: 7,2(12)
  • Номинальная частота, Гц: 50
  • Номинальный ток главных цепей, А: 5,10,15,20,30,40,50,75,80,100,
    150,200,300,400,500,600
  • Номинальный ток вторичных цепей, А: 5
  • Номинальное напряжение вторичных цепей, В: 100
  • Уровень изоляции по ГОСТ 1516.1: Нормальная
  • Класс точности прибора учета: 0,5; 0,5S; 0,2S
  • Степень защиты по ГОСТ 14254*: IP54
  • Климатическое исполнение по ГОСТ 15150: У1, УХЛ1
Подробнее
Задать вопрос

Описание

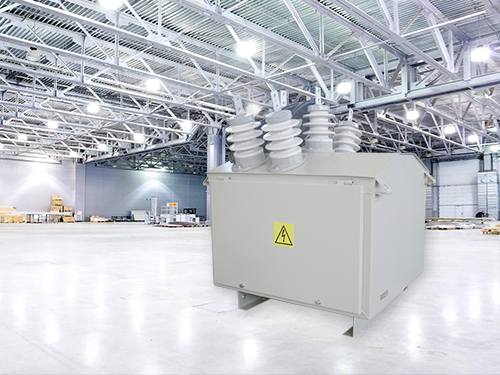

Пункт коммерческого учета ПКУ / TER

ООО «Брянский ЭТЗ» производит и поставляет ПКУ (пункт коммерческого учета), предназначенный для повышения надежности коммерческого учета электроэнергии.

Пункты коммерческого учета (далее ПКУ) предназначены для работы в воздушных распределительных сетях трехфазного переменного тока частотой 50 Гц и номинальным напряжением до 10 кВ и  используются для коммерческого (расчетного) учета потребляемой активной и реактивной электрической энергии.

Индивидуальный подход к клиентам, комплектующие к ПКУ от ведущих мировых производителей и накопленный опыт работы делают нас одними из лучших фирм в регионе, по производству оборудования коммерческого учета для электрических сетей.

Конкурентные преимущества ПКУ нашего производства:

1. При производстве ПКУ используется порошковая окраска металлических корпусов высоковольтного модуля и шкафа учета, что повышает стойкость металлических элементов изделия к корозии, увеличивет их срок службы, а так же позволяет длительно сохранять эстетический вид.

2. Механизм открывания дверей «вверх». Применение механизма открывания дверей  высоковольтного  модуля “вверх»  существенно облегчает  обслуживание  оборудования после его монтажа независимо от ориентации ПКУ на электроопоре .

3. При производстве ПКУ используются качественные материалы, позволяющие создать высокую герметичность в местах установки проходных изоляторов благодаря использованию связки: - силиконовой подкладки и полимерного герметика, обладающих большей эластичностью и стойкостью к перепадам температуры.

4. Наличие дренажей. Наличие дренажей собственной конструкции в высоковольтном модуле и в корпусе шкафа учета, предотвращает скопление конденсата внутри корпуса, а также препятствует проникновению мелких насекомых за счет применения металлической  сетки.

5. Наличие обогрева в шкафу учета, что позволяет  устанавливать приборы учета , связи и другое электрооборудование , различных климатических исполнений.

Области применения ПКУ

  • В качестве пункта коммерческого контроля электроэнергии на границе балансовой принадлежности сети в случае, если граница проходит по стороне 6(10) кВ
  • Коммерческий контроль электроэнергии на границе балансовой принадлежности сети при подключении новых потребителей
  • Пункт контроля несанкционированного потребления электрической энергии потребителем
  • Учет электроэнергии на границе балансовой принадлежности сети между сетями различных собственников
