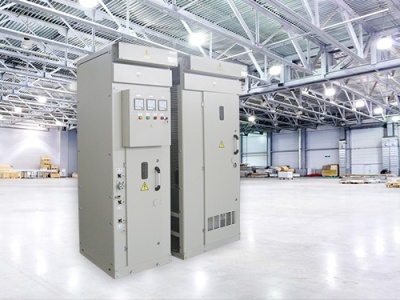

Устройства компенсации реактивной мощности серии "ВАРНЕТ" 6-10кВ

Технические характеристики устройств компенсации реактивной мощности серии "ВАРНЕТ" 6-10кВ

  • Номинальное напряжение, кВ: 6(10)
  • оминальная мощность ВАРНЕТ-Н, кВАр: 150, 225, 300, 450, 525, 600, 675, 750, 900, 1125, 1350, 1575, 1800, 2025, 2250, 2475, 2700, 2925, 3150, 3375, 3600, 3825, 4050, 4275, 4500, 4725, 4950, 5400, 5850, 6300
  • Номинальная мощность ВАРНЕТ-А, кВАр: 150, 225, 300, 375, 450, 525, 600, 675, 750, 825, 900, 1050, 1200, 1350,1500,1650, 1800, 2025, 2100, 2250, 2400, 2475, 3000, 3300, 3600, 4050, 4500, 4950, 5400
  • Номинальная мощность нерегулируемой ступени, кВАр: 150, 225, 300, 450
  • Номинальная мощность регулируемой ступени, кВАр: 75, 150, 225, 250, 300, 450, 500, 600,675, 750, 825, 900
Подробнее

Описание


УСТАНОВКИ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ НА НАПРЯЖЕНИЕ 10 кВ

АВТОМАТИЧЕСКИЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ ВАРНЕТ-А

Предназначены для групп электроприемников с переменным потреблением реактивной мощности.

Регулируемая установка обеспечивает подключение ступеней конденсаторных батарей заданной мощности посредством регулятора. Регулятор определяет угол коррекции между фазным напряжением и током.

В случае наличия отклонения от заданного значения происходит подключение конденсаторных батарей, при

этом учитывается их мощность, число подключений, время необходимое для разряда конденсаторов и т. д.

Состоит из ячейки ввода и регулируемых ячеек, количество которых зависит от мощности установки. При наличии постоянной нагрузки в состав установки ВАРНЕТ-А могут входить нерегулируемые ячейки.

НЕРЕГУЛИРУЕМЫЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ ВАРНЕТ-Н

Предназначены для электроприемников с постоянным потреблением реактивной мощности. Нерегулируемая

установка подключает к сети все конденсаторы одновременно на полную мощность. Состоит из ячейки ввода и нерегулируемых ячеек, количество которых зависит от мощности установки.

Установки имеют универсальный конструктив, позволяющий осуществить левостороннее и правостороннее присоединение ячейки ввода.
