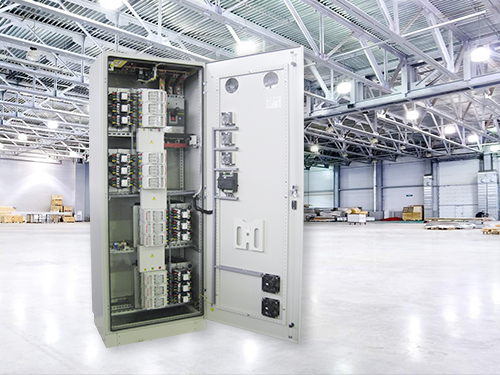

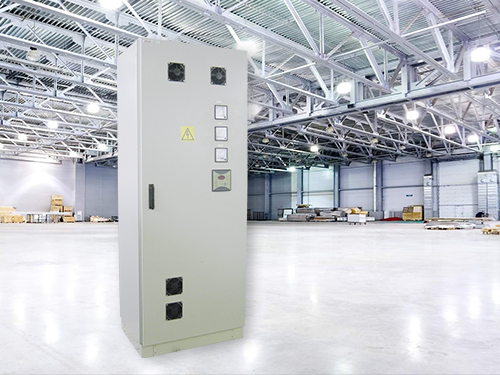

Низковольтные устройства компенсации реактивной мощности серии "ВАРНЕТ"

Подробнее
Заказать

Описание


СУЩЕСТВУЕТ НЕСКОЛЬКО ТИПОВ ШКАФОВ УСТАНОВОК КРМ:

АС – АВТОМАТИЧЕСКАЯ СТАНДАРТНАЯ

Предназначена для групп электроприемников с переменным потреблением реактивной мощности

(групповая компенсация). Данные установки с помощью микропроцессорного регулятора с релейными выходами в автоматическом режиме отслеживают изменение потребления реактивной мощности и подают команды на подключение / отключение конденсаторов для поддержания необходимого коэффициента мощности.

Коммутация конденсаторов осуществляется электромеханическими контакторами специального

исполнения с предварительно включаемыми токоограничивающими резисторами, благодаря которым существенно уменьшается пусковой ток.



НС – НЕРЕГУЛИРУЕМАЯ СТАНДАРТНАЯ

Предназначена для потребителей с постоянным потреблением реактивной мощности (индивидуальная

компенсация). Конструктивно отличается от АС отсутствием пускорегулирующей аппаратуры.



АФ – АВТОМАТИЧЕСКАЯ С ФИЛЬТРОМ

Предназначена для групп электроприемников с переменным потреблением реактивной мощности при

уровне гармоник THD-I > 10% или THD-V > 3%. Такой уровень искажений может нанести вред конденсаторам.

Для предотвращения этого последовательно в цепь включаются фильтры гармоник, частота расстройки которого меньше частоты наименьшей гармоники, присутствующей в сети. Возможно применение фильтров

134 Гц (14%) и 189 Гц (7%).



НФ – НЕРЕГУЛИРУЕМАЯ С ФИЛЬТРОМ

Предназначена для потребителей с постоянным потреблением реактивной мощности (индивидуальная

компенсация) при уровне гармоник THD-I > 10% или THD-V> 3%. Конструктивно отличается от АФ отсутствием пускорегулирующей аппаратуры.



ТС – ТИРИСТОРНАЯ СТАНДАРТНАЯ

Является разновидностью автоматической установки.

Предназначена для групп электроприемников с резкопеременным потреблением реактивной мощности.

Коммутация конденсаторов осуществляется тиристорными пускателями, обеспечивающими включение конденсаторов без бросков тока в течение короткого промежутка времени.

Это обеспечивается тем, что тиристоры открываются/закрываются в момент перехода напряжения через ноль.



ТФ – ТИРИСТОРНАЯ С ФИЛЬТРОМ

Аналогична ТС, за исключением того, что способна работать при уровне гармоник THD-I > 10% или THD-V > 3%.
