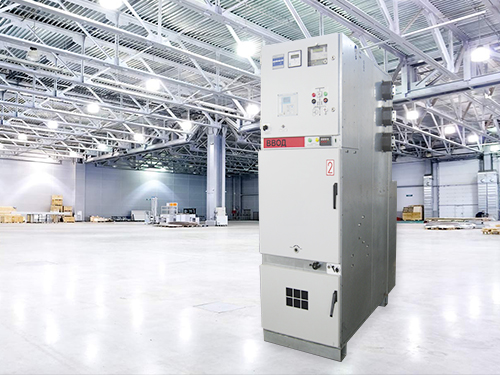

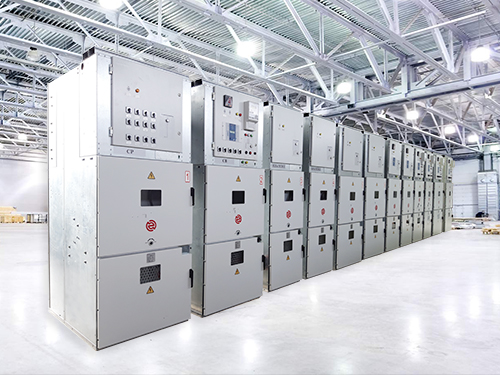

R-12 – шкафы КРУ номинальным напряжением 6(10)кВ, с номинальным током главных цепей до 3150А;


Технические характеристки КРУ R-12 :

  • Номинальное напряжение:  6(10) кВ
  • Наибольшее рабочее напряжение: 7,2 (12) кВт
  • Номинальный ток сборных шин: 1250 | 2000 | 2500 | 4000
  • Испытательное напряжение промышленной частоты: 42 кВ
  • Ток термической стойкости:  до 31,5 кА
  • Ток электродинамической стойкости: до 80 кА
  • Степень защиты оболочки: IP41
  • Высота шкафа: 2125 мм
  • Ширина шкафа: 600 | 750 | 950 мм
  • Глубина шкафа: 1370 мм
Подробнее

Описание


Условия окружающей среды:

  • высота установки над уровнем моря  до 1000м;
  • температура окружающего воздуха, °С:
       – максимальная +40°С;
       – минимальная -25°С;
  •  максимальная относительная влажность воздуха, 95%
  •  тип атмосферы: не взрывоопасная, не содержащая токопроводящей пыли
  • категория размещения У3.

Отличительные особенности:

  • широкий выбор применяемого оборудования;
  • низкие массогабаритные параметры;
  • высокая локализационная способность;
  • безопасное обслуживание;
  • удобство монтажа и обслуживания;
  • одно- и двухстороннее обслуживание;
  • корпус из высококачественной стали с алюмоцинковым покрытием;
  • широкая сетка схем главных цепей;
  • минимальные затраты на обслуживание.
