КСО-393

Основные параметры и технические характеристики КСО-393

  • Номинальное напряжение, кВ: 6; 10
  • Наибольшее рабочее напряжение, кВ: 7,2; 12
  • Номинальный ток главных цепей, А: 400; 630
  • Номинальный ток сборных шин, А: 630
  • Номинальный ток отключения камер с выключателем нагрузки, А: 630
  • Номинальное напряжение вспомогательных цепей, В: 220
  • Номинальное напряжение цепей учета, В: 100
  • Номинальное напряжение ТСН, В: 380
  • Номинальное напряжение освещения камер, В: 36

Габаритные размеры камер, мм:

  • ширина: 800 (650)
  • высота (со сборными шинами): 1900
  • глубина (в основании): 800

Масса камеры не более, кг: 150

Подробнее

Описание

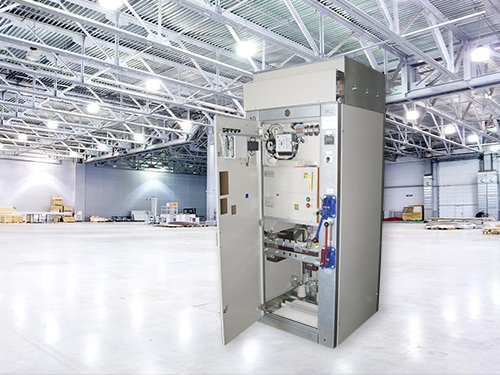

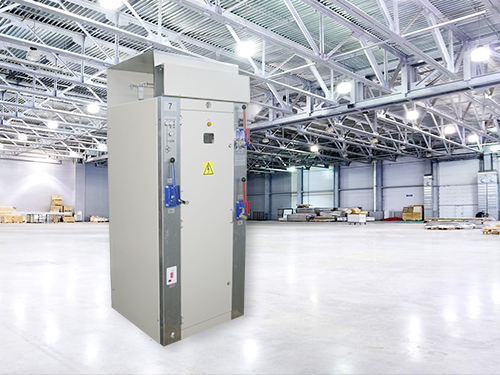

Камеры КСО-393 предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для систем с изолированной или заземленной нейтралью через дугогасящий реактор.
Из камер КСО-393 собираются распределительные устройства (РП), служащие для приема, передачи и распределения электроэнергии.

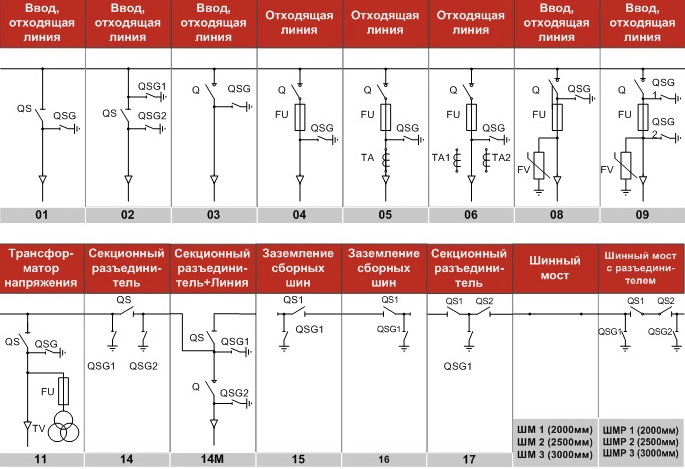

Однолинейные схемы  КСО393, могут  содержать как  простые коммутационные аппараты (выключатели нагрузки и разъединители), так и вакуумные выключатели управляемые РЗА, МПЗ и ТМ. Камеры КСО-393 служат для комплектации распределительных устройств (РП), служащих для приема, передачи и распределения электроэнергии объектов ЖКХ, строительства, городских электрических сетей.
