Основные параметры и технические характеристики КСО-298

  • Номинальное напряжение, кВ: 6; 10
  • Наибольшее рабочее напряжение, кВ: 7,2;12

Номинальный ток, А

  • сборных шин: 630; 1000;1600
  • главных цепей: 630; 1000;1600
  • Номинальный ток отключения выключателя, кА: 20; 31,5
  • Ток электродинамической стойкости, кА: 51

Номинальное напряжение вспомогательных цепей, В:

  • переменного оперативного тока: 220
  • постоянного оперативного тока: 220
  • цепи освещения внутри камер: 36
  • цепи освещения снаружи камер: 220
  • цепи трансформаторов собственных нужд: 380; 220

Габариты камер, мм с выключателями :

  • высота (со сборными шинами):  2650мм либо 2430мм
  • глубина (в основании): 1100
  • ширина: модификация 1: 750
    модификация 2: 1000

Масса камеры с выключателем (схема 8ВВ-600), кг: 440

Подробнее
Задать вопрос

Описание

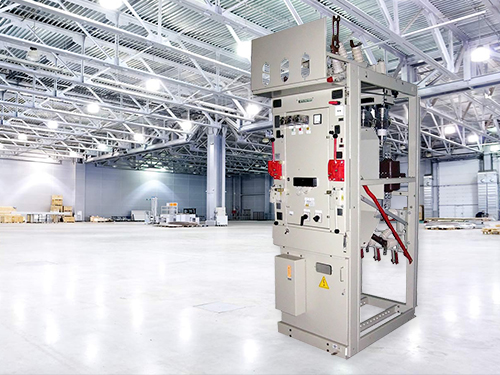

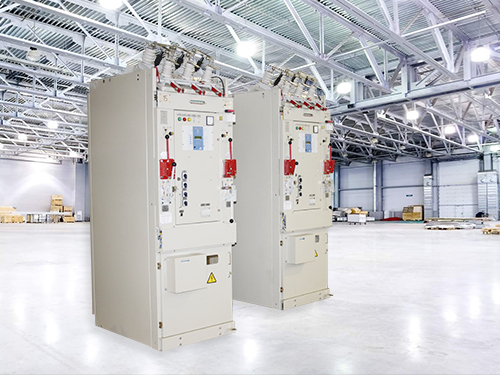

Камеры сборные одностороннего обслуживании серии «КСО-298» (далее КСО-298) предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 6 – 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Применяются в составе распределительных устройств 6 – 10кВ при новом строительстве, расширении, реконструкции и техническом перевооружении объектов электроснабжения.
Конструкцию камеры КСО-298 условно, можно разделить на следующие отсеки:

  • высоковольтный отсек;
  • кабельный отсек;
  • релейный отсек;
  • отсек сборных шин.

Сборные шины закрываются с фасада защитным экраном со смотровыми окнами.

Отличительные особенности:

  • высокое качество изделия;
  • приемлемая стоимость;
  • малые сроки поставки.

КСО-298 предназначены для работы внутри помещений при следующих условиях:

  • высота над уровнем моря до 1000 м;
  • верхнее рабочее значение температуры окружающего воздуха не выше +45 ºС;
  • нижнее рабочее значение температуры окружающего воздуха не ниже – 45 ºС;
  • окружающая среда не должна быть взрывоопасной и содержать токопроводящую пыль, агрессивные пары и газы, в концентрациях, разрушающих металлы и изоляцию (атмосфера II по ГОСТ 15150).

Климатические условия работы камер КСО и их категория размещения – У3 по ГОСТ 15150 и ГОСТ 15543.1.
