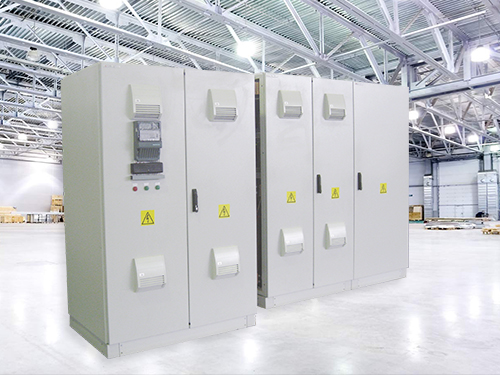

Низковольтные комплектные устройства серии "ВАРНЕТ"

Общие сведения:

Предназначено для приема и распределения электрической энергии, повышения коэффициента мощности, плавного пуска и управления частотой вращения асинхронных двигателей в электрических сетях с классом напряжения до 1 кВ с частотой 50 Гц.

Подробнее
Задать вопрос

Описание


СОСТАВ

Конструктивно НКУ может состоять из:

вводного шкафа;

секционного шкафа;

шкафа отходящих линий;

шкафа отходящих линий;

шкафа конденсаторной установки (шкаф КРМ);

шкаф устройства плавного пуска (шкаф УПП);

шкаф частотно-регулируемого привода (шкаф ЧРП).



Количество шкафов может быть любым и в любой конфигурации, может быть один шкаф из выше перечисленных. Состав может меняться в зависимости от технического задания. Шкафы могут располагаться в одну линию (одностороннее расположение), так и в две линии с соединением между собой с помощью кабеля либо шинного моста (двухстороннее расположение). Сборные шины прокладываются внутри шкафа по вдоль задней стенки.



СОСТАВ ШКАФА НКУ



ВВОДНОЙ ШКАФ

Ввод может осуществляться как кабелем (сверху и снизу), так и шинами сверху. Для коммутации первичных

цепей могут применяться следующие стандартные  комбинации коммутационных аппаратов:

- автоматический выключатель стационарного исполнения;

- разъединитель и автоматический выключатель стационарного исполнения;

- автоматический выключатель выкатного или втычного исполнений;

- выключатель нагрузки и предохранители.



Для организации учета и индикации параметров можно установить трансформаторы тока, амперметры, вольтметры, счетчик.



СЕКЦИОННЫЙ ШКАФ

для коммутации первичных цепей могут применяться следующие стандартные комбинации коммутационных

аппаратов:

- автоматический выключатель стационарного исполнения;

- разъединитель, автоматический выключатель стационарного исполнения и разъединитель;

- автоматический выключатель выкатного или втычного исполнений;

- разъединитель;

- выключатель нагрузки.



Для осуществления возможности автоматического ввода резерва при пропадании напряжения на одном из вводов (если их более одного) возможна установка блока АВР и моторных приводов на автоматические выключатели.



ШКАФ ОТХОДЯЩИХ ЛИНИЙ

в зависимости от требуемого тока возможна установка одного или нескольких коммутационных аппаратов согласно следующих комбинаций.

- автоматический выключатель стационарного исполнения;

- разъединитель и автоматический выключатель стационарного исполнения;

- автоматический выключатель выкатного или втычного исполнений;

- выключатель нагрузки;

- разъединитель с предохранителями.



Для каждой линии можно осуществить индикацию тока, напряжения и вести учет электроэнергии.



ШКАФ КРМ

предназначен для повышения коэффициента мощности в сети. Данное мероприятие требуется для промышленных предприятий, основными электроприемниками которых являются асинхронные двигатели. Автоматический выключатель, конденсаторы, контакторы и т.д. Результатом этих действий является:

- уменьшение нагрузки на трансформаторы, а соответственно увеличение срока их службы;

- уменьшение нагрузки на провода, кабели, шины, что уменьшает активные потери на нагрев и позволяет при-

менять их с меньшим сечением;

- уменьшение нагрузки на коммутационную аппаратуру;

- исключение штрафов за пониженный коэффициент мощности;

- снижение расходов за электроэнергию;

- уменьшение падения напряжения.



Для выработки реактивной мощности в ячейках КРМ используются конденсаторы. Их применение обусловлено такими положительными качествами как: минимум обслуживания в течение всего срока службы, малые собственные активные потери, широкая линейка номиналов и возможность осуществления регулирования в автоматическом режиме.

При использовании ячейки КРМ в составе НКУ ВАРНЕТ или подключении к сборным шинам существующего РУНН обязательно требуется установка в ячейке автоматического выключателя и выключателя нагрузки. Если ячейка подключается к свободной отходящей линии существующего РУНН, то коммутационный аппарат можно исключить. Все конденсаторы защищены плавкими вставками и имеют встроенную защиту от превышения давления (методом отключения).
