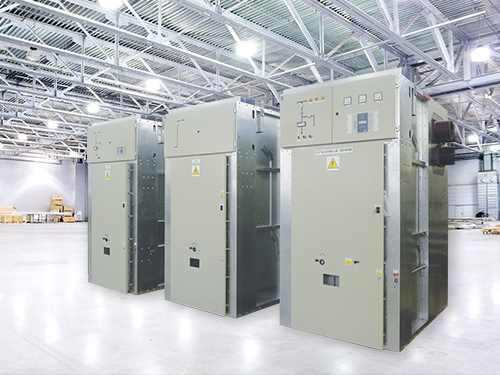

R-40 – шкафы КРУ номинальным напряжением 35кВ, с номинальным током главных цепей до 1600А.


Технические характеристки КРУ R-40 :

  • Номинальное напряжение: 35 кВ
  • Номинальный непрерывный ток сборных шин и ячейки ввода: до 1600 А
  • Номинальная частота: 50 Гц
  • Ток термической стойкости (кратковременный ток): 25(3с)/31,5(1с)  кА/1с
  • Ток электродинамической стойкости:  63/80 кА
  • Стойкость на действие электрической дуги: 25 кА/1с
  • Степень защиты: IP4X
  • Высота/ширина/глубина: 2550х1300х2035 мм
Подробнее

Описание


«Распределительное устройство среднего напряжения типа R40 изготавливается для применения в электроустановках с рабочим напряжением  до 35 кВ и ток до 1600А.

 Оборудование предназначено к применению в распределительных устройствах предприятий , производящих, передающих и потребляющих электрическую энергию.

Ячейка КРУ разделёна  на 4 основных отсека: отсек вспомогательных цепей (цепи низкого напряжения), отсек выключателя (главные цепи), отсек присоединения (главные цепи), отсек сборных шин (главные цепи

Распредустройство представляет собой металлическую конструкцию степенью защиты IP4X, с воздушной изоляцей,  с одинарной системой сборных шин. Распредустройство  производится в двух исполнениях:  одностороннего  и двух стороннего обслуживания, в зависимости от требований проекта.
